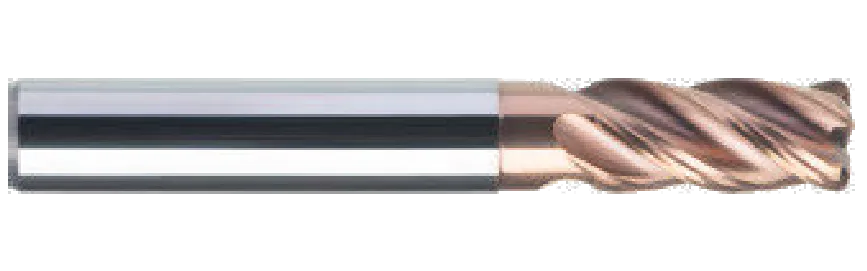

VHM-Eckenradiusfräser NRN (Standardlänge)
VHM, 4-schneidiger Eckenradiusfräser in 7 Abmessungen, jede mit eigener Bestellnummer. Schneiddurchmesser 2 – 3 mm, Schaftdurchmesser 4 mm, Gesamtlänge 50 mm, Eckenradius 0,2 – 1 mm. Preise 13,65 $.
Preisspanne nach Abmessung
13,65 $
- Versand am selben Tag bei Bestellung bis 15:00 Uhr
- Originalware, Verkauf mit Rechnung
Technische Daten
- D1 Range
- 2 – 3 mm
- D2 Range
- 4 mm
- Ağız Sayısı
- 4
- Uç Geometrisi
- Köşe radyüslü (torus)
- L1 Range
- 6 mm
- L Range
- 50 mm
- Malzeme
- Karbür
- R Range
- 0,2 – 1 mm
Abmessungen und Preise
Jede Zeile ist eine eigene Bestellnummer; die gewählte Abmessung wird direkt in den Warenkorb übernommen.

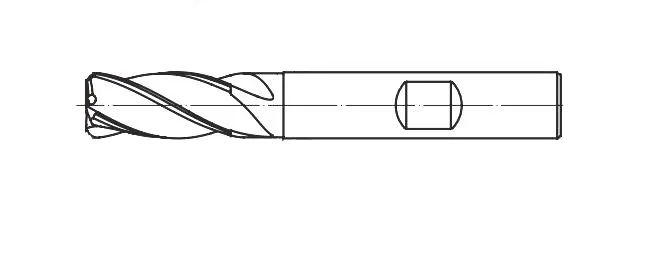

Bedeutung der Maßkürzel
- D1 :
- Schneiddurchmesser
- D2 :
- Schaftdurchmesser
- L1 :
- Schneidenlänge
- L :
- Gesamtlänge
- R :
- Eckenradius
- Z :
- Schneidenzahl
| Bestellnummer | D1(mm) | D2(mm) | L1(mm) | L(mm) | R(mm) | Z | Preis | Bestand | Menge | Aktion |
|---|---|---|---|---|---|---|---|---|---|---|
| FZ.NRN020024 | Ø2 | Ø4 | 6 | 50 | 0,2 | 4 | 13,65 $ | Auf Bestellung | Angebotsanfrage | |
| FZ.NRN020034 | Ø2 | Ø4 | 6 | 50 | 0,3 | 4 | 13,65 $ | Auf Bestellung | Angebotsanfrage | |
| FZ.NRN020054 | Ø2 | Ø4 | 6 | 50 | 0,5 | 4 | 13,65 $ | Auf Bestellung | Angebotsanfrage | |
| FZ.NRN030024 | Ø3 | Ø4 | 6 | 50 | 0,2 | 4 | 13,65 $ | Auf Bestellung | Angebotsanfrage | |
| FZ.NRN030034 | Ø3 | Ø4 | 6 | 50 | 0,3 | 4 | 13,65 $ | Auf Bestellung | Angebotsanfrage | |
| FZ.NRN030054 | Ø3 | Ø4 | 6 | 50 | 0,5 | 4 | 13,65 $ | Auf Bestellung | Angebotsanfrage | |
| FZ.NRN030104 | Ø3 | Ø4 | 6 | 50 | 1,0 | 4 | 13,65 $ | Auf Bestellung | Angebotsanfrage |
Produktbeschreibung
Die Serie VHM-Eckenradiusfräser NRN (Standardlänge) gehört zur Gruppe Eckenradiusfräser und wird für Schruppen, universelles Fräsen und Hochvorschubbearbeitung eingesetzt. Ein Vollhartmetall-Grundkörper erlaubt höhere Schnittgeschwindigkeiten und eine längere Standzeit als ein HSS-Werkzeug.
Diese Familie umfasst 7 Abmessungen; der Schneiddurchmesser reicht von 2 – 3 mm, der Schaftdurchmesser 4 mm, die Schneidenlänge 6 mm, die Gesamtlänge 50 mm, der Eckenradius 0,2 – 1 mm. Der Preis liegt bei 13,65 $ (zzgl. MwSt.).
Auswahl innerhalb der Familie: Unter den Serien derselben Geometrie steht sie bei 7 Abmessungen und einem Einstiegspreis von 13,65 $.
Anwendungshinweis: Der Eckenradius verteilt die Spannungsspitze aus der Ecke heraus. Unter gleichen Bedingungen hält das Werkzeug länger als ein Fräser mit gerader Stirn und erlaubt einen höheren Vorschub.
Jede Bestellnummer der Tabelle unten kann direkt in den Warenkorb übernommen werden. Die Bedeutung der Spaltenkürzel ist im Ratgeber zu den Maßkürzeln erläutert. Drehzahl und Vorschub lassen sich mit dem Schnittparameter-Rechner ermitteln.
Häufige Fragen
Welche Abmessungen umfasst die Serie NRN?
Diese Familie umfasst 7 Abmessungen; der Schneiddurchmesser reicht von 2 – 3 mm. Die vollständige Liste steht in der Tabelle oben; jede Zeile ist eine eigene Bestellnummer und wird direkt in den Warenkorb übernommen.
Ist bei der Bestellung D1 oder D2 maßgeblich?
Beide werden zusammen betrachtet. D1 ist der Schneiddurchmesser und bestimmt die Breite der zu fräsenden Nut. D2 ist der Schaftdurchmesser und gibt an, was die Aufnahme oder Spannzange greifen muss. Bei kleinen Durchmessern ist der Schaft meist dicker als der Schneidteil; deshalb wird die Zeile gewählt, deren D2 zur vorhandenen Spannzange passt.
Eignet sich dieser 4-schneidige Fräser für die volle Nut?
Bei 4 Schneiden ist der Spanraum eng; beim vollen Nutfräsen (ae = D1) kann der Spanraum zusetzen und das Werkzeug brechen. Für volle Nuten ist ein 2- bis 3-schneidiges Werkzeug oder eine trochoidale Strategie (ae ≤ 0,1 × D) vorzuziehen.
Wie lange dauert die Lieferung, wenn ein Artikel nicht am Lager ist?
Für Abmessungen mit dem Hinweis „Beschaffung“ wird die Lieferzeit mit der Auftragsbestätigung mitgeteilt. Dringende Bedarfe können über das Angebotsformular oder per WhatsApp gemeldet werden.
